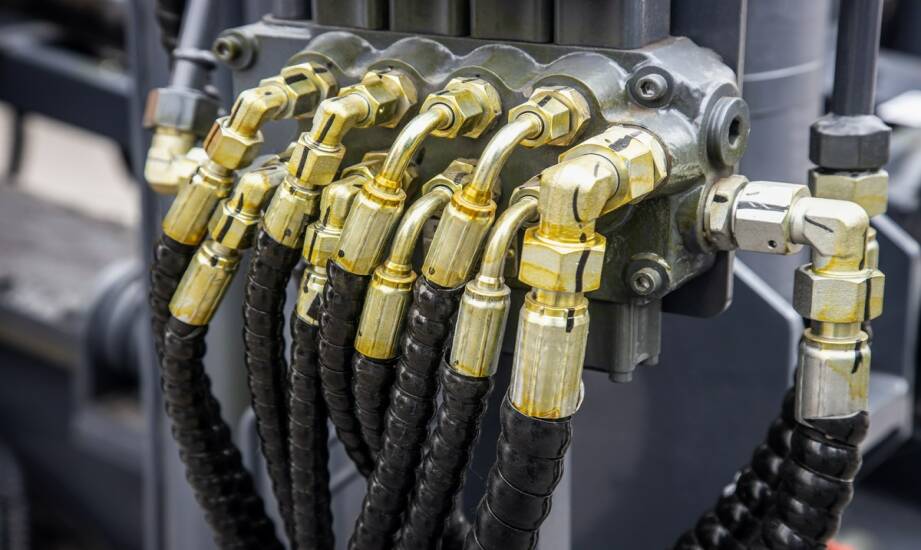

Wąż hydrauliczny — jak działa, rodzaje i zastosowania w instalacjach przemysłowych

W praktyce wygląda to tak: masz sprawną maszynę, wszystko idzie zgodnie z planem, a potem nagle „strzela” przewód. Olej, spadek ciśnienia, przestój. I choć wąż bywa traktowany jak część eksploatacyjna „gdzieś z boku”, to w układach hydrauliki siłowej pełni rolę kluczową — przenosi energię, steruje ruchem siłowników i utrzymuje parametry pracy całej instalacji. Dobrze dobrany wąż hydrauliczny pracuje latami. Źle dobrany potrafi zakończyć robotę w środku sezonu.

Przeczytaj również: Czym cechuje się akredytowane laboratorium budowlane?

W instalacjach przemysłowych (i równie często w rolnictwie czy budownictwie) wąż jest elementem, który musi wytrzymać wysokie ciśnienia, dynamiczne obciążenia, temperaturę, drgania i kontakt z medium roboczym. Poniżej rozkładamy temat na czynniki pierwsze: jak działa wąż, z czego się składa, jakie ma rodzaje i gdzie dokładnie znajduje zastosowanie.

Przeczytaj również: Co można wykryć za pomocą trójosiowych badań geotechnicznych?

Jak działa wąż hydrauliczny i dlaczego to „krwioobieg” układu

Wąż hydrauliczny to elastyczny przewód zaprojektowany do transportu płynów (najczęściej oleju) pod wysokim ciśnieniem. W odróżnieniu od zwykłych przewodów, tu nie chodzi tylko o „przepływ”. Ciśnienie w hydraulice siłowej jest nośnikiem mocy — dlatego wąż de facto przenosi energię pomiędzy pompą, rozdzielaczem, zaworami i siłownikami.

Przeczytaj również: W jaki sposób można zabezpieczyć podłogę drewnianą?

W instalacjach przemysłowych maksymalne ciśnienie robocze węża często przekracza 400 barów. Co to oznacza w praktyce? Że nawet niewielki błąd doboru (za niska klasa ciśnienia, zbyt mała średnica, słaba odporność na temperaturę) może skończyć się gwałtownym rozszczelnieniem. A rozszczelnienie przy wysokim ciśnieniu to nie tylko wyciek — to także ryzyko uszkodzenia elementów układu i zagrożenie dla operatora.

Wąż daje też coś, czego nie da sztywna rura: elastyczność węża umożliwia prowadzenie przewodu w ciasnych przestrzeniach, kompensację drgań oraz ruchów elementów roboczych. W przemyśle to codzienność: siłowniki pracują, ramiona się poruszają, maszyna wibruje. Sztywne połączenie bez kompensacji szybko „zmęczyłoby” instalację.

Budowa węża: trzy warstwy, które robią różnicę

Trwałość i bezpieczeństwo węża wynikają z jego konstrukcji. Klasyczny wąż hydrauliczny ma budowę trójwarstwową, a każda warstwa ma konkretne zadanie. W praktyce liczy się to bardziej niż sama „grubość” węża.

Rdzeń wewnętrzny (czyli warstwa, którą płynie medium) zwykle wykonuje się z gumy syntetycznej odpornej na działanie olejów hydraulicznych. To ważne, bo olej pracuje w temperaturze, pod ciśnieniem i bywa zanieczyszczony mikrocząstkami. Rdzeń musi więc być odporny chemicznie i stabilny wymiarowo, żeby nie puchł, nie pękał i nie rozwarstwiał się od środka.

Druga część to warstwa wzmocnienia — najczęściej oplot ze stali (jedno- lub wielooplotowy) albo wzmocnienie tekstylne. Ta warstwa odpowiada za odporność na rozciąganie i utrzymanie ciśnienia roboczego. To właśnie tu „trzyma się” parametr barów. Jeśli wąż ma za słabe wzmocnienie do danej aplikacji, to nawet przy poprawnym montażu może dojść do wybrzuszeń, pęknięć lub rozerwania.

Na zewnątrz znajduje się warstwa zewnętrzna. Jej rola bywa niedoceniana, a to ona dostaje „najbardziej po głowie”: tarcie, zahaczenia, kontakt z błotem, chemikaliami, solą, promieniowaniem UV. W przemyśle dochodzą jeszcze ostre krawędzie, prowadnice, łańcuchy kablowe i wibracje. Dobra powłoka zewnętrzna ogranicza mikrouszkodzenia, które z czasem mogłyby odsłonić oplot i doprowadzić do poważnej awarii.

Rodzaje węży hydraulicznych: czym różnią się w praktyce

„Jaki wąż będzie pasował?” — to pytanie pada często. I zwykle wymaga doprecyzowania, bo rodzaj węża dobiera się nie pod nazwę maszyny, tylko pod warunki pracy. Liczą się: rodzaje mediów (olej hydrauliczny, woda, powietrze), ciśnienie, temperatura, promień gięcia oraz sposób prowadzenia przewodu.

Najczęściej spotkasz węże z oplotem stalowym (jedno- lub dwuwarstwowym). Sprawdzają się w układach o wysokim ciśnieniu i w miejscach, gdzie przewód nie jest narażony na ekstremalne zginanie. W praktyce to typowy wybór do maszyn przemysłowych, budowlanych i rolniczych, gdzie układ ma pracować stabilnie i przewidywalnie.

Są też węże z wzmocnieniem tekstylnym. W wielu aplikacjach oferują większą elastyczność i wygodniejsze prowadzenie. Często stosuje się je tam, gdzie ciśnienia są niższe lub gdzie liczy się duża liczba cykli zginania. To nie znaczy „gorsze” — to znaczy „do innego zadania”.

W instalacjach przemysłowych spotyka się również węże specjalistyczne: odporne na podwyższoną temperaturę, o zwiększonej odporności na ścieranie, z powłoką odporną na oleje zewnętrzne czy promieniowanie UV. Jeśli przewód pracuje na zewnątrz hali, w słońcu albo w pobliżu gorących elementów, to dobór powłoki i zakresu temperatur robi realną różnicę w żywotności.

Parametry doboru: ciśnienie, średnica, elastyczność i medium

Dobór węża zaczyna się od twardych parametrów. I tutaj warto podejść do sprawy bez zgadywania, bo hydraulika nie wybacza „prawie pasuje”.

Najważniejsze jest maksymalne ciśnienie robocze (oraz odporność na skoki ciśnienia). Układy hydrauliczne często pracują dynamicznie: zawór się zamyka, siłownik dobija do końca, operator wykonuje szybki ruch — i w instalacji pojawia się impuls ciśnienia. Wąż musi to znieść, a nie pracować na granicy możliwości.

Drugi temat to średnica wewnętrzna. Zbyt mała średnica powoduje wzrost oporów przepływu, spadki ciśnienia i grzanie się oleju. Zbyt duża potrafi pogorszyć sterowalność układu (większa objętość cieczy do „przepchnięcia”) i utrudniać montaż. W przemyśle często liczy się stabilność pracy — dlatego średnicę dobiera się do wydatku pompy i wymagań odbiornika (np. siłownika).

Trzeci element to kompatybilność z medium. Olej hydrauliczny jest standardem, ale spotyka się też aplikacje na wodzie czy powietrzu. Każde medium ma inne wymagania: inna chemia, inna temperatura pracy, inne ryzyko korozji czy degradacji materiału. Rdzeń węża musi być do tego dopasowany, bo inaczej przewód zacznie niszczeć od środka, a na zewnątrz długo nic nie będzie widać.

Na koniec elastyczność i promień gięcia. Wąż nie może być „łamany” na siłę. Jeśli wąż pracuje w stałym zgięciu poniżej dopuszczalnego promienia, oplot dostaje przeciążenia, a rdzeń zaczyna pękać. Często awaria wygląda wtedy jak „niespodzianka”, ale przyczyna bywa prosta: wąż był źle poprowadzony.

Zakuwanie i montaż końcówek: szczelność to nie przypadek

Wąż to jedno, a połączenie to drugie. Nawet najlepszy przewód nie spełni zadania, jeśli końcówki będą źle dobrane albo źle zaciśnięte. Zakuwanie węża to proces połączenia końcówek z przewodem w sposób szczelny i odporny na ciśnienie. W praktyce chodzi o właściwy dobór tulei, końcówki, średnicy oraz kontrolę jakości zaciśnięcia.

„Panie, a da się to zacisnąć, żeby wytrzymało?” — da się, ale pod warunkiem, że znamy parametry i zastosowanie. W instalacjach przemysłowych nie ma miejsca na półśrodki. Końcówka musi pasować do gwintu, do typu gniazda, do ciśnienia i do środowiska pracy. Niewłaściwa końcówka potrafi trzymać przez chwilę, a potem puszcza na impulsie ciśnienia albo zaczyna „pocić się” i brudzić całą maszynę.

Warto pamiętać też o montażu: wąż nie powinien być skręcony, naciągnięty „na styk” ani prowadzony tak, żeby ocierał o krawędzie. To drobiazgi, które w praktyce robią różnicę między przewodem na lata a przewodem „do wymiany po tygodniu”.

Zastosowania w instalacjach przemysłowych i mobilnych: gdzie wąż pracuje najciężej

Węże hydrauliczne spotkasz tam, gdzie trzeba przenieść dużą siłę w kompaktowym układzie. W przemyśle są to m.in. prasy hydrauliczne, linie produkcyjne, układy podnoszenia, maszyny pakujące, urządzenia do formowania czy układy sterowania wtryskarek. W takich miejscach liczy się powtarzalność, stabilność ciśnienia oraz odporność na wielogodzinną pracę.

Duży obszar zastosowań to też maszyny mobilne: koparki, ładowarki, podnośniki, a w realiach Podkarpacia bardzo często — sprzęt rolniczy. Ciągniki, kombajny i ładowacze czołowe pracują w kurzu, wilgoci i zmiennych temperaturach. Do tego dochodzą uszkodzenia mechaniczne: gałęzie, kamienie, ocieranie o ramę, szybkozłącza używane „w rękawicach i w pośpiechu”. W takich warunkach jakość węża i jakość zakucia to nie teoria, tylko realny wpływ na przestoje.

Jeśli działasz w regionie i zależy Ci na szybkim przywróceniu sprzętu do pracy, praktycznym rozwiązaniem bywa lokalny punkt, który nie tylko sprzeda przewód, ale też dobierze końcówki i wykona zakucie. Dla osób szukających węża hydraulicznego w Rzeszowie (i okolicach, w zależności od dojazdu) ważne jest zwykle jedno: żeby przewód pasował od razu i żeby maszyna wróciła do roboty bez kolejnych niespodzianek.

Kontrola, awarie i profilaktyka: jak nie doprowadzić do przestoju

Najdroższa awaria to ta, która zatrzymuje produkcję albo sezonową pracę w polu. Dlatego w przemyśle i w gospodarstwach coraz częściej stosuje się proste zasady profilaktyki. Kluczowe jest regularne oględziny przewodów, sprawdzanie miejsc przetarć, „pocenia się” na zakuciach i pęknięć powłoki.

Warto też pilnować parametru, o którym wiele osób przypomina sobie dopiero po awarii: kontrola ciśnienia. Jeżeli układ pracuje powyżej norm dopuszczalnych dla węża, przewód będzie się starzał szybciej, a ryzyko rozerwania rośnie. Do tego dochodzą zawory bezpieczeństwa — jeśli są źle ustawione albo niesprawne, wąż dostaje przeciążenia, których nie „widać” na pierwszy rzut oka.

• Wymień wąż, jeśli widać odsłonięty oplot, pęknięcia powłoki, wybrzuszenia lub wycieki przy zakuciu — to nie są „kosmetyki”, tylko sygnały ryzyka.
• Sprawdź prowadzenie: ocieranie o ramę, zbyt ciasne łuki i skręcenie węża przy montażu to częste przyczyny przedwczesnych awarii.
• Reaguj na temperaturę: przegrzewający się olej i gorące okolice przewodu przyspieszają degradację rdzenia i powłoki.
• Nie oszczędzaj na końcówkach: słabe dopasowanie gwintu lub typu przyłącza potrafi zniszczyć nawet dobry wąż.

Praktyczny dobór węża do zadania: krótkie scenariusze z życia

Żeby nie zostać na poziomie teorii, spójrz na typowe sytuacje. Ktoś przyjeżdża i mówi: „Potrzebuję przewodu, bo mi cieknie”. Pierwsze pytania powinny brzmieć: jakie medium, jakie ciśnienie, jaka średnica, jakie końcówki, jaka długość, gdzie pracuje przewód i czy wąż się zgina w ruchu. To zestaw, który pozwala dobrać część bez ryzyka.

Przykład z przemysłu: przewód przy prasie hydraulicznej pracuje w powtarzalnym cyklu, często blisko elementów generujących ciepło. Tu liczy się odporność termiczna, dobra jakość oplotu oraz bezbłędne zakucie. Z kolei w maszynie mobilnej przewód może być narażony na ocieranie i uderzenia — wtedy większe znaczenie ma odporność powłoki zewnętrznej i poprawne poprowadzenie w osłonach.

Przykład z rolnictwa: ładowacz czołowy lub przyczepa z wywrotem. Przewody pracują w ruchu, często są odpinane i podpinane, a awaria w sezonie to strata czasu i nerwów. W takich układach wąż musi łączyć odpowiednią elastyczność z wytrzymałością na ciśnienie, a szybkozłącza i końcówki muszą być dopasowane bez „kombinowania”.

Jeśli chcesz skrócić czas poszukiwań kompatybilnych elementów, najlepsza droga to przygotować dane jeszcze przed doborem: średnica, długość, typ końcówek (albo stary wąż do porównania), orientacyjne ciśnienie układu i opis miejsca pracy. Taka „rozmowa techniczna” brzmi prosto, ale w praktyce oszczędza najwięcej czasu — szczególnie wtedy, gdy każda godzina przestoju kosztuje.
